实验室装修建设中气路管道布置方式

下面详细解释两种方式的特点、适用场景和如何选择，接下来带大家进行了解。

方案一：安装在吊顶上方的隐蔽式管道（主流方式）

这是现代实验室，特别是高标准实验室（如化学、生物、研发中心、洁净室）最常用的方式。

· 优点：

  1. 美观整洁：所有管道、阀门、支架隐藏于吊顶内，实验室内部空间看起来简洁、专业，无杂乱管线。

  2. 安全性高：管道与实验室人员活动区域物理隔离，减少了意外碰撞、人为损坏或接触腐蚀性物质的风险。

  3. 易于维护和检修：在吊顶内形成专门的“技术夹层”或“管道层”，检修人员可以进入（通过检修口），对所有管道进行集中检查、维护和更换，而不影响下方实验室的正常运作。

  4. 灵活性好：未来实验室布局调整或新增气路时，可以在吊顶内相对方便地扩展或改造主管路。

  5. 符合规范：许多实验室设计规范推荐或要求将主要服务管线置于技术夹层内。

· 缺点：

  1. 成本较高：需要更高的层高来容纳夹层，增加了建筑成本；安装过程更复杂。

  2. 需要精心设计：必须提前精确规划管道路由、阀门箱位置、检修口位置，并与通风管道、电缆桥架、消防管道等协调，避免冲突。

  3. 对吊顶有要求：吊顶需采用可拆卸的板材（如石膏板、铝扣板），并预留足够多的检修口。

· 连接方式：主管道在吊顶内敷设，通过阀门箱或二次减压箱垂直向下穿过吊顶，在实验台背板或立柱上引出终端（point-of-use），连接实验仪器。

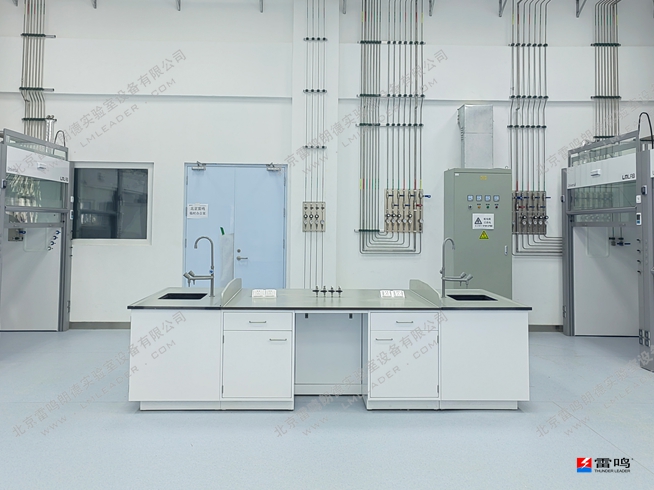

方案二：安装在吊顶下方的明装管道

这种方式通常用于改造项目、层高不足、预算有限或对特定管道有特殊要求的场景。

· 优点：

  1. 成本较低：安装简单直接，无需复杂的技术夹层。

  2. 检修极其方便：所有管道、接头、阀门一目了然，出现问题可以快速定位和处理。

  3. 适合重型或特殊管道：对于一些需要独立坚固支撑、或不便在吊顶内安装的大型管道（如特气管道，有时要求明装以便监控），明装更合适。

· 缺点：

  1. 影响美观和空间感：管道暴露在外，显得凌乱，可能影响实验室的洁净感和专业形象。

  2. 存在安全风险：暴露的管道可能被推车、设备或人员碰撞，存在泄漏风险；也更容易积聚灰尘。

  3. 清洁困难：管道上方的积尘不易清理，在洁净要求高的场所是问题。

  4. 灵活性差：后期改动会影响整个实验室空间。

· 安装形式：通常沿着墙壁或柱子的高处，或是在实验台后方，使用整齐的支架和桥架进行固定，力求横平竖直。

如何选择？关键决策因素

考虑因素 推荐吊顶上方（暗装） 推荐吊顶下方（明装）

实验室标准 高等级研发实验室、认证实验室（CNAS/CMA）、洁净室、生物安全实验室 基础教学实验室、简单的化验室、临时或预算有限的改造项目

建筑条件 层高充足（通常≥3.6米），有条件做技术夹层 层高过低，无吊顶空间，老建筑改造

气体类型 所有常规高纯气体、载气、辅助气体 有时特气（硅烷、磷烷等）管道出于安全规范要求，部分明装以便于视觉检漏和监控

美观要求 要求高，希望空间开阔、整洁 要求不高，以功能性和经济性为主

预算与工期 预算充足，工期允许进行综合布线设计 预算紧张，要求快速部署

未来灵活性 预计未来布局会频繁调整，需要预留扩展空间 布局固定，长期不变

总结与最佳实践建议

1. 主流标准做法：对于新建或高标准改造的实验室，强烈推荐将主管路系统安装在吊顶上方技术夹层内。这是目前实验室设计领域的行业最佳实践。

2. “明装”的合理位置：即使主管路在吊顶内，从吊顶到实验台终端的垂直下降管，以及在某些功能区（如气瓶间、管道井内部）的管道，必然是“明装”的。此外，特气管道可能需要根据安全规范，在特定路径上采用明装。

3. 设计核心：关键在于优秀的综合管线设计。在吊顶内，必须由专业工程师对气路、强电、弱电、通风、消防、给排水等所有管线进行BIM建模或二维综合布线图设计，避免交叉打架，并确保留有足够的安装和检修空间。

4. 安全第一：无论哪种方式，都必须使用专用的不锈钢/铜级气体管道，进行色标区分，设置紧急切断阀和排空装置，并经过严格的压力测试和氦检漏。

结论：对于大多数现代实验室项目，气路管道应优先规划在吊顶上方。最终选择需要综合评估实验室的具体等级、用途、预算和建筑条件，并由专业的实验室系统工程公司进行设计。
